高粘度・固形物を傷めずに無脈動移送
一軸ねじポンプ
別名「スクリューポンプ」とも呼ばれる容積式回転ポンプです。理論上は1,000,000cpまでの送液が可能で、半固形物も傷めずに移送します。定量性にも優れ、サニタリー仕様にも対応。

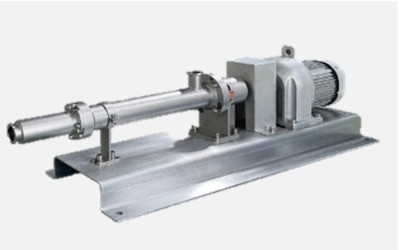

一軸ねじポンプ INPシリーズ 特徴
INPシリーズは送液原理に「一軸ねじ式（スクリューポンプ）」を採用した、高粘度液やスラリー液、腐食性液を定量的に確実に送液するポンプです。
密閉されたケーシングの中でねじを回転させて、液体をねじ軸方向へ移送させます。
接液部は雄ねじにあたるローターと雌ねじにあたるステーターからなっており、ローターがステーター内で回転することにより、強力な吸引力を発生させながら固形物を含む流体を吐出側へ移送させます。
特に使用されるアプリケーションとして、高粘度液の移送を得意としています。
また、高粘度液を無脈動で送液できる為、定量性を必要とする用途でも多く使用されています。

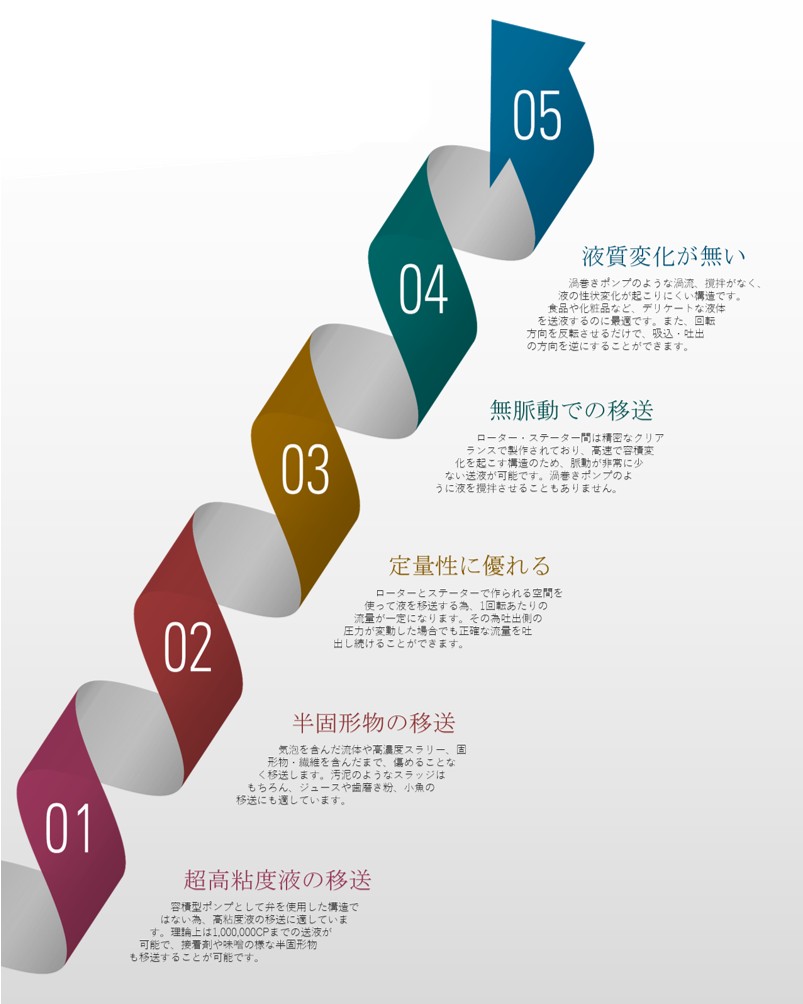

流動性の低い流体も移送可能
- 味噌などの流動性の低い流体も移送
- 理論上100万CPまでの粘度対応可
汚泥・歯磨き粉・小魚なども移送
- 固形物・繊維を含んだまま移送
- 気泡を含んだ液体も移送が可能
液質変化なく定量移送
- 容積移動で移送するので高定量性
- 液を撹拌させず無脈動で移送
一軸ねじポンプ | 主な用途
他のポンプには無い多彩な流体が移送可能な一軸ねじポンプの主な用途をまとめました。
【低粘度流体】
ソース／めんつゆ／豆乳／にがり／牛乳／醤油／日本酒／ジュース／ドリンク類／ワイン／シロップ／ゼリー液／化粧水／塗料
【高粘度流体】
水あめ／あん／ジャム／澱粉糊／バター／醸造用イースト／クリーム／練歯磨／はちみつ／マヨネーズ／ケチャップ／海苔／／化粧クリーム／口紅／軟膏／糊／接着剤
【固形物／低流動性】
活性汚泥／スラッジ／脱水ケーキ／浮上スカム／消化汚泥／工場排水沈殿物／ミートソース／塩辛／コーンスープ／果肉入りジャム／コールスロー／ボンデスラッジ／大根おろし／カレールウ／すり身／ミンチ／酒粕／クリームチーズ／粉末活性炭／消石灰
【腐食性流体】
苛性ソーダ／溶剤を含む流体／硫酸／次亜塩素酸ソーダ／パルプ溶液／パルプ液／コーティングカラー／界面活性剤
【気泡を含む発泡性流体】
ビール／ホイップクリーム／カスタードクリーム／生クリーム／整髪ジェル／界面活性剤／気泡入り洗顔料／シャンプー
一軸ねじポンプ INPシリーズ仕様
以下参考仕様になります。INPシリーズは使用流体の粘度や液性によって弊社にて選定致します。
お気軽にお問い合わせください。
ラインナップ
小容量タイプ：INP-PCD
| 型式 | 流量(L/min) | 圧力(MPa) | 吸込口径 | 吐出口径 | ケーシング | ローター | メカニカルシール |
| INP-PCD0005 | 0.01-0.1 | 0.2 | Rc1 | Rc1/2 | SCS14 | SUS304 | Sic/Sic |
| INP-PCD0015 | 0.02-0.2 | 0.2 | |||||
| INP- PCD003 | 0.05-0.5 | 0.2 | |||||
| INP- PCD006 | 0.1-1.2 | 0.2 | |||||
| INP- PCD012 | 0.5-2.5 | 0.2 | |||||
| INP- PCD025 | 1.0-6.0 | 0.2 |
※ 移送対象液の粘度や要求流量によって、モーター動力や口径など仕様が変わります。
中容量タイプ：INP-PCN
| 型式 | 流量(m3 /h ） | 圧力(MPa) | 吸込口径 | 吐出口径 | ケーシング | ローター | メカニカルシール |
| INP-PCN025 | 0.05-0.25 | 0.2 | G1 1/4 | G1 | SCS14 | SUS316L | Sic/Sic |
| INP-PCN05 | 0.1-0.5 | 0.2 | 40RF | 32RF | SCS14 | ||
| INP-PCN1 | 0.2-1.0 | 0.2 | 40RF | 32RF | SCS14 | ||
| INP-PCN2 | 0.4-2.5 | 0.2 | 50RF | 40RF | Fc250 | ||
| INP-PCN5 | 1.0-5.0 | 0.2 | 65RF | 50RF | Fc250 | ||
| INP-PCN10 | 2.0-10.0 | 0.2 | 80RF | 65RF | Fc250 |
※移送対象液の粘度や要求流量によって、モーター動力や口径など仕様が変わります。
サニタリータイプ：INP-PCS
| 型式 | 流量(m3 /h ） | 圧力(MPa) | 吸込口径 | 吐出口径 | ケーシング | ローター | メカニカルシール |
| INP-PCS012 | 0.7-5.6 | 0.2 | 1.0S | 1.0S | SUS316L | SUS316L | Sic/Sic |
| INP-PCS05 | 1.6-12.8 | 0.2 | 1.5S | 1.5S | |||
| INP-PCS1 | 2.9-23.6 | 0.2 | 1.5S | 1.5S | |||
| INP-PCS2 | 5.4-43.2 | 0.2 | 2.0S | 2.0S |
※移送対象液の粘度や要求流量によって、モーター動力や口径など仕様が変わります。※PCSのみカップリング接続になります。

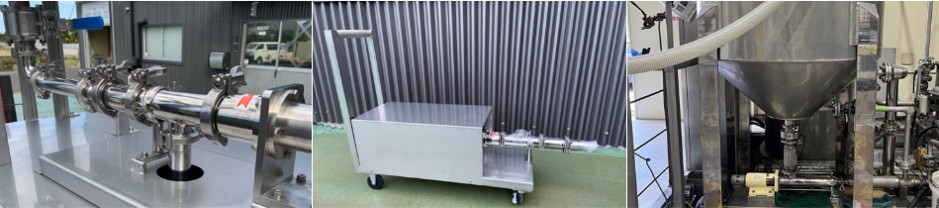

一軸ねじポンプ INPシリーズ オプション例
流動性の少ない流体移送には、ホッパー仕様に変更が可能です。
ホッパー下にはフィールドスクリューが取り付けられます。
台車仕様にも対応できます。
市販の台車もしくは特注にてユーザー様希望サイズで製作・実装し納入可能です。
インバータ仕様にて装置アセンブリし納入することが可能です。
