すぐに使える。タンクがセットのポンプユニット。
タンク付きサニタリーポンプユニット

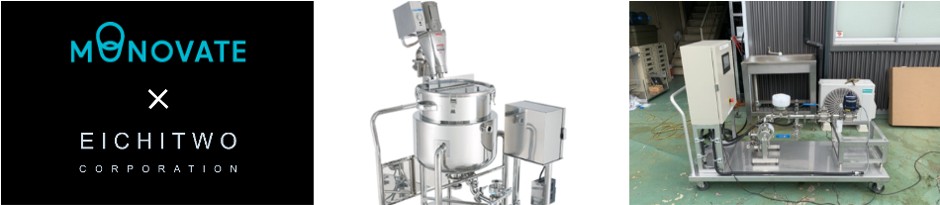

サニタリー容器メーカーのMONOVATE（旧日東金属工業）社とのコラボレーションにより誕生したタンクと台車がセットになったポンプユニットです。納入後「すぐに使える」をコンセプトに開発しました。
サニタリーポンプユニット TU-SBシリーズ特徴
ポンプはエアを動力とした自吸式サニタリーポンプです。タンク及びポンプも洗浄性に優れたサニタリー仕様でまとめています。
原料の移送や撹拌を、大がかりな設備や工事をせずとも、一台で完結できるように製作しています。
駆動方式はエア式でまとめている為、納入後エアホースを繋ぐだけですぐに使用可能です。洗浄性が必要な食品・化粧品・化学薬品で使用可能です。
危険な高所への原料補充
- 1ユニットで離れた場所の移送に使える
- 1ユニットで原料移送が完結
台車付きで移動が容易
- ユニットタンクへの補充も楽々
- オールSUSのユニット台車
電気工事・設置工事不要
- エアとホースを繋ぐだけ
- 継手や移送ホースも用意可能
サニタリーポンプユニット TU-SBシリーズ 仕様・ラインナップ
主な用途：
■低粘度：洗浄性の必要な食品・化粧品・化学品全般。ソース・牛乳・ビール・日本酒・ワイン・シロップ・化粧水・界面活性剤・塗料など
■高粘度：洗浄性の必要な食品・化粧品・化学品全般。カスタードクリーム・水あめ・はちみつ・マヨネーズ・接着剤など
ユニット仕様
| 型式 | TU-SB-10 | TU-SB-15 | TU-SB-20 |
| 容量 | 100L | 150L | 200L |
| タンク材質 | SUS304 | ||
| 二次側ヘルール | 1.5S | ||
| エア三点セット | AC40C-02E-B | ||
| 天面 | 中央蝶番にて開閉可動 | ||
| ポンプ仕様 | 型式：SB-75 最高流量：75L/min（清水時） エア入力部口径：Rc1/4″ ポンプ口径：1.5S 材質：SUS316L 移送粒子径：5mm 耐熱：120℃ |
※ポンプ仕様詳細はサニタリーダイヤフラムポンプSBシリーズをご覧ください。
オプション一覧
脈動減衰器
サニタリー仕様の脈動減衰器です。ダイヤフラムポンプの脈動を抑えます。
撹拌機・操作盤
台車にアセンブリした状態で撹拌機や操作盤も搭載可能です。自動ON-OFFなどご相談下さい。
高消音サイレンサ
標準で付属しているサイレンサを高消音サイレンサへ変更可能です。（消音効果40db）

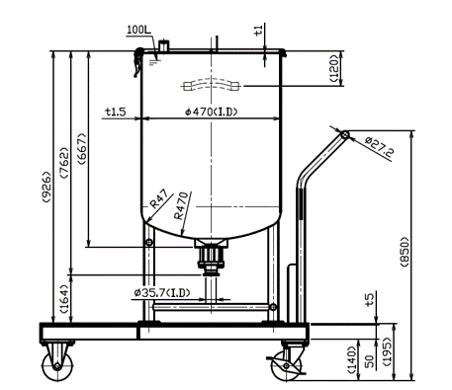

外径寸法図
※100L仕様の代表図面になります。他機種についてはお問い合わせください。

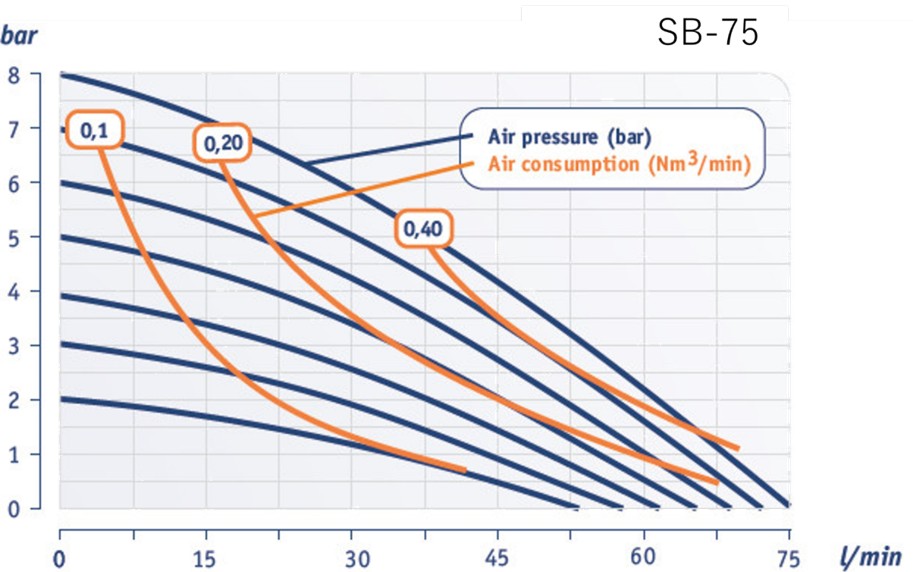

ポンプ性能曲線図
標準付属部品
・台車／タンク／アセンブリ済配管・・・・・・・・・・・・・１式
・サニタリーダイヤフラムポンプSB-75／エア三点セット・・・１式
