充填・塗布に サニタリープランジャーポンプ
サニタリープランジャーポンプ
液体の定量充填や塗布に最適な高精度プランジャーポンプです。
±1％以内の高精度吐出は、安心の日本製部品が支えています。
納期も約45日で、従来品より大幅に短縮しています。
プランジャーポンプ移送動画

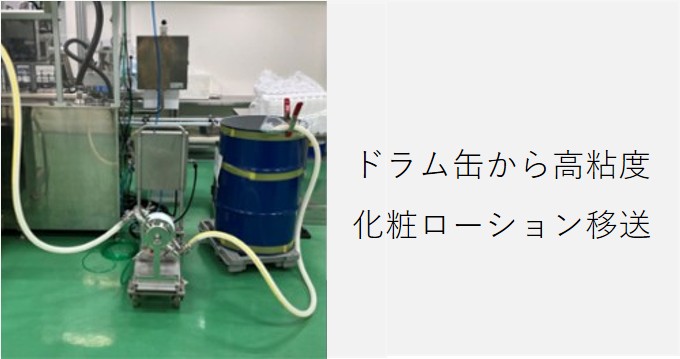

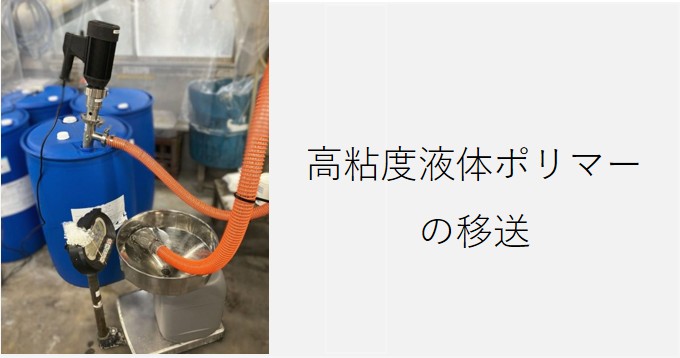

味噌・ハチミツ・化粧ジェルなど、実際の移送をご覧いただけます。

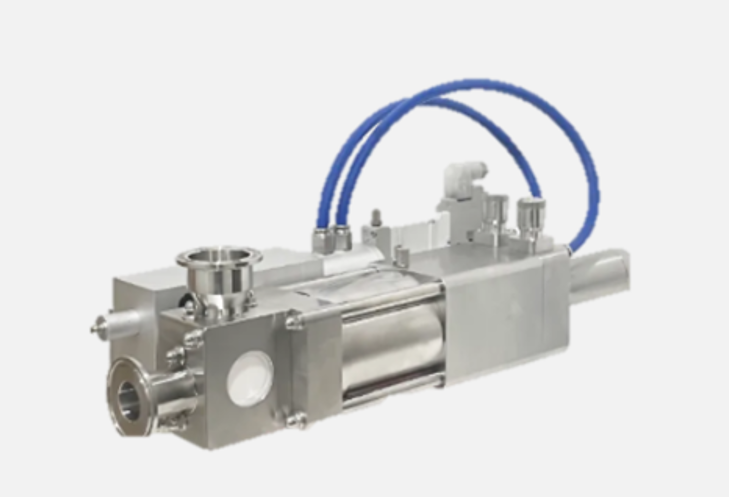

サニタリープランジャーポンプ HPLシリーズ特徴
サニタリー仕様の食品・化粧品・接着剤などのディスペンスに最適なプランジャーポンプです。
一般的には３カ月程度かかるのが通常だったサニタリープランジャーポンプですが、45日に大幅短縮しました。
製品プロセスに近い場所で使うポンプだからこそ、安心の日本製・短納期機種が選ばれています。
短納期を実現
- 受注後45日を約束
- 消耗品・部品は常時在庫
充填や塗布に最適な高精度
- 安心の日本製で高精度実現
- 吸引/吐出スピードを各々調整が可能
豊富なオプション
- 液だれ防止ノズル
- 専用コントローラ
サニタリープランジャーポンプ HPLシリーズ 仕様・ラインナップ
主な用途：
■低粘度：オイル・潤滑剤・アルコール・ドレッシング・調味液・食用油・スープ・醤油・ジュース・シャンプー・コンディショナー・硫酸・電解液・薬品 など
■高粘度：ハチミツ・ジャム・ケチャップ・シロップ・水飴・あんこ・化粧クリーム・軟膏・乳液・顔料・接着剤・UV樹脂・インク・グリース・ホイップドクリーム・炭酸飲料・洋菓子生地・高分子液・エマルジョン・ラテックスなど
製品スペック
| 吐出量範囲 | ～2,000cc/shot |
| 主要材質 | ケーシング／SUS316 Sプランジャー／SUS316, ジルコニアセラミックス プランジャシール／PTFE, UHMW オーリング／EPDM, FKM, シリコン, FFKM |
| 駆動部 | エア駆動方式 |
| 液温範囲 | 5〜90°C |
| 移送可能粘度 | 80,000mPa.s程度まで |
ラインナップ一覧
■ Cシリーズ／移送粘度5,000mPa.s以下
| 型式 | 最大吐出量 | 往復速度 | エア消費量 | 外径寸法 | 重量 | 接続口径 | ||
| CC | cycle/min | ℓ/min | 全長(mm) | 幅(mm) | Kg | 吸引側 | 吐出側 | |
| HPL1C0002 | ～0.2 | 150 | 12.5 | 205.0 | 45 | 2.5 | Rc1/4 | Rc1/4 |
| HPL1C0006 HPL1C0025 | ～0.6 ～2.5 | Rc3/8 | Rc1/4 | |||||
| HPL2C007 HPL2C014 HPL2C020 | ～7.0 ～14.5 ～20.0 | 120 | 23.5 | 268.0 | 52 | 3.2 | Rc1/2 | Rc3/8 |
| HPL4C058 HPL4C116 HPL4C174 | ～58.0 ～116.0 ～174.0 | 150 120 90 | 51.0 85.0 102.0 | 263.2 339.4 416.2 | 75 | 6.8 7.6 8.3 | Rc1 | Rc1 |
■ Rシリーズ／移送粘度5,000mPa.s以上
| 型式 | 最大吐出量 | 往復速度 | エア消費量 | 外径寸法 | 重量 | 接続口径 | ||
| CC | cycle/min | ℓ/min | 全長(mm) | 幅(mm) | Kg | 吸引側 | 吐出側 | |
| HPLR10002 HPL1R0006 HPL1R0025 | ～0.2 ～0.6 ～2.5 | 80 | 12.5 | 247.0 | 87.2 | 3.3 | 1.0S | 1.0S |
| HPL2R007 HPL2R014 HPL2R020 | ～7.0 ～14.5 ～20.0 | 60 | 23.5 | 293.3 | 94.2 | 4.2 | 1.5S | |
| HPL4R058 | ～58.0 | 150 | 51.0 | 338.6 | 130.9 | 8.8 | ||
| HPL4R116 | ～116.0 | 120 | 85.0 | 414.8 | 9.5 | |||
| HPL4R174 | ～174.0 | 90 | 102.0 | 491.0 | 10.3 |
オプション詳細

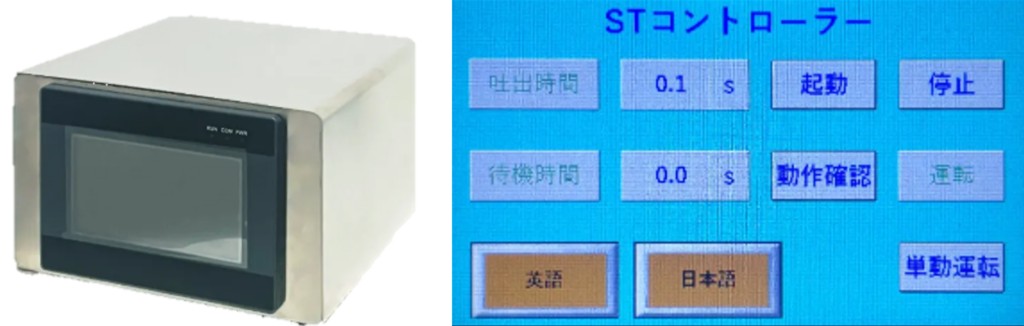

■プランジャーポンプ 専用コントローラ ST500
・タッチパネル機能
・吐出時間、待機時間の設定が可能
・フットスイッチが付属

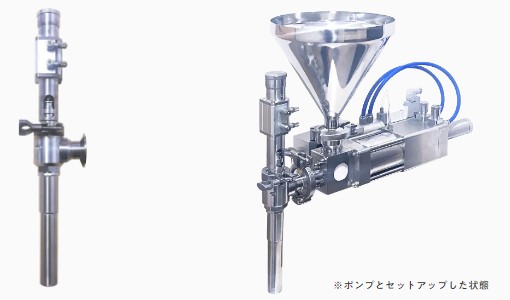

■液だれ防止ノズル
・完全な液切れを実現
・分解洗浄可能
・幅広いラインナップ
・ポンプの動作に合わせて精密なストローク調整が可能
